金屬波紋管涵介紹

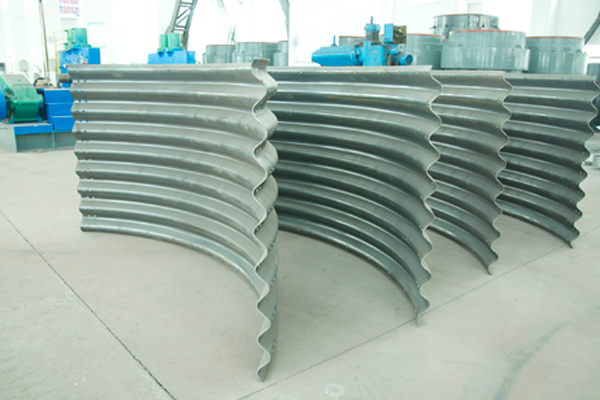

        金屬波紋管涵也叫波紋涵管，是指鋪埋在公路、鐵路下涵洞用的螺紋波紋管，它是由波形金屬板卷制成或用波形鋼板制成的波紋管。廣泛應用于公路、鐵路的涵洞、通道、小橋、隧道、臨時便道、排水管道以及各種礦場巷道擋墻支護等工程。
金屬波紋管涵采用標準化設計、集中化生產，現場安裝土建與型材可分開實施，減少或根本舍棄了常規建材，工期短，環保意義深遠。金屬波紋管涵的結構受力情況合理，荷載分布均勻，并具有一定的抗變形能力，能解決北方寒冷地區（霜凍）對橋梁和管涵砼結構的破壞問題；使路表面沒有伸縮縫，提高行車舒適性；有利于改善軟土地基結構與路堤交界處的“錯臺”現象，提高行車安全性。波紋管涵的工后營運、養護成本低，工程實際造價也低于同類跨徑的橋梁、涵洞。金屬波紋管涵以較強的適應能力，替代傳統產品。

金屬波紋管涵在公路工程中的應用
        公路工程的涵洞一般采用鋼筋混凝土制作，現采用金屬波紋管涵代替鋼筋混凝土進行涵洞施工在國內是一項新技術，金屬波紋管涵以其性能穩定、安裝方便、有利環保、造價低等優點迅速在公路施工中代替了鋼筋混凝土施工的涵洞。

實踐證明，用金屬波紋管涵代替鋼筋混凝土進行涵洞施工，無論從施工周期、施工造價、環保意義等方面都有其不可比擬的優越性，且用金屬波紋管涵進行涵洞施工，可大大提高道路行車的舒適度與安全性，避免道路中涵洞的“錯臺跳車”現行，有利于解決西北地區寒冷霜凍對砼管涵結構的破壞問題。

ZHHG波紋涵管在公路施工中的具體特點：

        1、 地基承載力較低的情況下：無須對地基特殊處理，只要換填一定厚度的片石，上面加上少許沙礫墊層，出廠前的熱浸鍍鋅工藝和管連接完成后的現場涂瀝青能完全避免常年水泡和酸堿土壤的侵蝕，保證使用壽命。
        2、 簡捷便道：山西臨汾汾河大橋項目，建材需跨河運輸，將來橋基建成后還需要運送承載梁，所以必須修建臨時便道，該處涵洞跨越汾河，河內常年水流不止，在河內倒入片石，加30cm砂礫層軋實，管側及頂部全部澆筑砼，此涵洞施工用時8天，與混凝土小橋相比，即縮短了工期，又降低了成本，相比較浮橋在安全性及承載方面也有很大的提高。
        3、 軟基地帶：山西臨么線浮山段，該處涵洞位于河溝中，常年積水，使用φ1.5米的金屬波紋涵管，填土高度18米。使用情況良好。
        4、 高寒地帶施工：可冬季施工，不受氣候影響。國道207線錫林浩特段，該段使用時間在2004年11月，已進入冬季，氣候寒冷，修建蓋板涵或石拱涵由于氣溫過低，會造成不同程度的破壞，而工程工期緊，時間上受限制，采用波紋管后，保證了順利通車，此線先后使用波紋管涵15道，直徑為1.0\1.5\2.0\2.5m。洞口構造為兩側都是與路基同坡率的斜管形式。涵頂填土高度從1.0~20m不等。根據調研發現，其涵頂路面行車平穩，無任何錯臺跳車現象，其涵洞填土Zui高處直徑Zui大變形均符合使用要求，直徑1米Zui大變形0.5cm，直徑1.5米Zui大變形1.5cm，直徑2米Zui大變形2cm，直徑2.5米Zui大變形4cm。管內壁未增涂瀝青的涵管，沒有銹蝕。其洞口砌筑質量良好。
        5、 煤礦采空區：由于地下采空可造成地面不同程度的下降，產生不均勻沉降，對一般水泥構造物易產生裂紋、錯位等不同程度的破壞，金屬波紋涵管是一種柔性結構，波紋管在結構上具有橫向補償位移的優良特性，可充分發揮鋼材抗拉性能強，變形性能優越的特點，具有較大的抗變形和抗沉降能力，特別適合于軟土、膨脹土地、濕陷性黃土等地基承載力較低地區和地震多發地區。
        6、 填土高度過高，涵管過長，施工中回填不穩定也可以造成不均勻沉降，G109高速東勝至大飯鋪段，金屬波紋圓管涵長341米φ1.5米，填土高度50米。
        7、 特殊管型：在高填方及一側傍山的公路施工中，由于現場往溝底倒卸建成困難以及無法修建臨時便道，可利用波紋涵管半幅施工，具有安裝速度快，施工工期短等特點，同時也可避免由于回填造成的不均勻沉降等問題。
        8、 低填方：內蒙省際通道一級公路烏巴線φ1.5米填土0.74米，低填方采用鋼波紋管是根據鋼材的強度好，耐破壞，以及鋼波紋管涵洞由于軸向波紋的存在使其具有優良的受力特征，軸向和徑向同時分布因荷載引起的應力應變，可以更大程度上分散荷載的應力集中，避免涵洞破壞以及路面破損。
        9、 水毀應用：有些地區陣發性暴雨比較多，對橋涵構造物容易造成破壞?；炷翗?gòu)造物沖毀后不能被再次利用，必須修建新的涵洞，施工時間長，道路斷交影響人們的生產生活，而波紋管水毀后可重復利用，施工處理又簡單。
        10、 舊涵洞修復：由于不均勻沉降對涵洞產生不同程度的破壞，如石拱涵，在高填方地段挖出重新修復工期長，斷交或者便道均增加費用，內套水泥圓管不好施工，圓管涵與舊拱涵中間填充水泥砂漿困難。采用波紋涵管可在涵洞外連接好后推進，連接處無縫隙；在管側開孔，以便填充片石和噴筑砂漿增加管涵和原涵洞的整體性；另外波紋涵管管體輕，便于施工；在施工中邊推進邊清理地基，保證施工人員的安全。
        11、 可替代小橋，內蒙古省際通道烏蘭浩特段，該處使用直徑4米金屬波紋管涵并排四道，管頂填土高度0.96m，洞口構造擋墻八字墻。使用時間在2005年9月，屬于后增加的涵洞，原設計此處無涵洞，雨季時公路兩側的水不通暢，導致水浸過了路面，路面結構已作好，主體已通車，修建小橋涵所用時間長，采用波紋管后，安裝及回填等工序用時10天，保證了通車時間，調查發現，路面行車舒適，無路面沉降，直徑Zui大變形4cm，瀝青涂層涂刷質量不高，但管壁鍍鋅層良好，其螺栓緊固力符合要求，無松動現象。兩條道路立體十字相交時，可采用波紋板通道。
